JH-Micha-PT01 Spannweite 700 mm

Vorlage: Eigenkonstruktion

Modellcharakter: Motorflugmodell

Spannweite: 700 mm

RC-Funktion: SR/HR

Fluggewicht: 180 g

Motor: Brushless Motor Pulsar Shocky 1700 KV

Schub: ca. 400 g mit GWS 8x4,3 Zoll

Flugzeit: ca. 5-10 min

Gesamtflächenbelastung: 14,3 g/dm²

Gesamtflächeninhalt: 12,6 dm² (ohne Leitwerk)

Akkutypen/Zellen: Lipo/2S  350 mAh

Modellbeschreibung



... Micha ist ein sehr einfach zu bauender Slowflyer, basierend auf der Rumpfkontur von Henri-PT01,

welcher nur über zwei Achsen(Höhe und Seite) und Motor gesteuert wird.

Somit eignet er sich sehr gut als Einstiegsflieger, Windstille vorausgesetzt ;).

Ziel war es den Aufbau und Bauteilzuschnitt so einfach zu gestalten, das man Micha auch gut mit Kindern bauen kann.

Bis auf die Räder werden alle Bauteile mit geraden Beschnitten erzeugt.

Der einfache Kastenrumpf besteht aus 6mm Depron, was in den Abmessungen eine sehr stabile Zelle ergibt und auch stärkere

Beanspruchungen überleben sollte.

Micha besitzt eine Spannweite von rund 700mm, die Tragfläche und das Fahrwerk sind abnehmbar.

Mit günstigen Standardkomponenten erreicht man ein Abfluggewicht von 180g, ohne Dekor kommt man unter 170g.

Dies ermöglicht geringe Fluggeschwindigkeiten und die Flächenbelastung liegt bei etwas über 14g/dm².

Die Leitwerke sind sehr einfach aufgebaut und mit CFK-Profilen verstärkt.

Die Tragfläche besitzt ein Dreieckprofil, und wird mit Gummiringen am Rumpf befestigt.

Das Fahrwerk besitzt große Räder (Durchmesser 80mm), was das Starten und Landen recht einfach gestaltet.

Bei Überbelastung des Fahrwerks kann sich der Fahrwerkshalter an der Klebestelle zum Rumpf lösen, um größere Schäden am

Rumpf zu vermeiden (wurde in der Praxis mehrmals erfolgreich getestet ;)...).

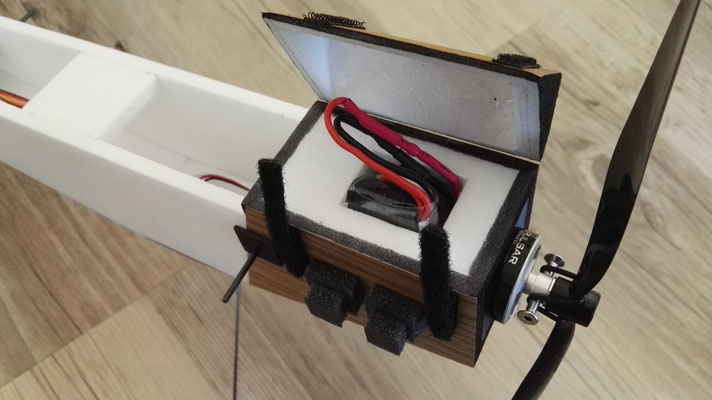

Der Antriebsakku ist über eine Klappe ohne abnehmen der Tragfläche zu erreichen.

Micha fliegt  bei kleinen Ruderausschlägen recht gutmütig, mit großen Ruderausschlägen wird er dann sehr wendig.

Loopings sind kein Problem und Torquen bekommt man, das Können vorausgesetzt, auch hin ;) ...



im Vergleich zu Henri

Aufbau Tragfläche

Aufbau Rumpf

verwendete Komponeneten

1x GWS - Luftschraube 8 x 4,3 Slowfly - 4 g

1x Motor Pichler - Pulsar Shocky 1700 KV - 21,5 g

1x Regler Pichler - XQ-12 - 8,3 g

1x Akku LemonRC - LiPo 350 mAh 2s1p 7,4 V - 35 C+ - 25 g

2x Servo Torcster - Micro Servo NR-51 - 5 g

1x Empfänger - Futaba R-6004 FF, 2.4 GHz FASST - 3,9 g

Upgrade_01

Änderung:

1... Fahrwerk verstärkt

Einstellungen

EWD: 2,5°

Motorsturz: 2°

Motorseitenzug: 2°

Schwerpunkt: ca. 70 mm von Nasenleiste

Ruderausschläge für Rudertiefe von 50 mm

Seite rechts/links 35 mm

Höhe hoch/runter 30 mm

Upgrade_02

Änderung:

1... Kabinenhaube geschlossen



SKALIERT, JH-Micha-PT01 x 1.3

... so hier kommt die um den Faktor 1,3 vergrößerte Variante von Micha-PT01 mit einer Spannweite von 900mm ...

Vorlage: Eigenkonstruktion

Modellcharakter: Motorflugmodell

Spannweite: 900 mm

RC-Funktion: SR/HR

Fluggewicht: 250 g

Motor: Brushless Motor Pulsar Shocky 1700 KV

Schub: ca. 400 g mit GWS 8x4,3 Zoll

Flugzeit: ca. 5 min

Gesamtflächenbelastung: 12,4 g/dm²

Gesamtflächeninhalt: 20,2 dm² (ohne Leitwerk)

Akkutypen/Zellen: Lipo/2S  350 mAh

Modellbeschreibung

... zum Testen habe ich mal einen um den Faktor 1,3 skalierten Micha gebaut.

Dies ergibt eine Spannweite von rund 900mm und ein Abfluggewicht von exakt 250g, ohne Dekor kommt man auf 230g.

Somit fliegt man immer noch im Bereich ohne Kennzeichnungspflicht :).

Der Antrieb und die Materialstärken wurden beibehalten, die Abmessungen der Bauteile sind entsprechend (Länge und Fläche) skaliert,

lediglich zwei 8g Servos wurden verbaut.

Die Flächenbelastung liegt dann bei etwas über 12g/dm² und Micha kann jetzt noch entspannter geflogen werden, wie hier zu sehen ...



Download



... so hier ist der erste Entwurf vom Bauplan ...



Download
BAUPLAN_MPT01_01.pdf
Adobe Acrobat Dokument 3.7 MB

!!! Die Aufbauanleitung ist in Arbeit !!!
