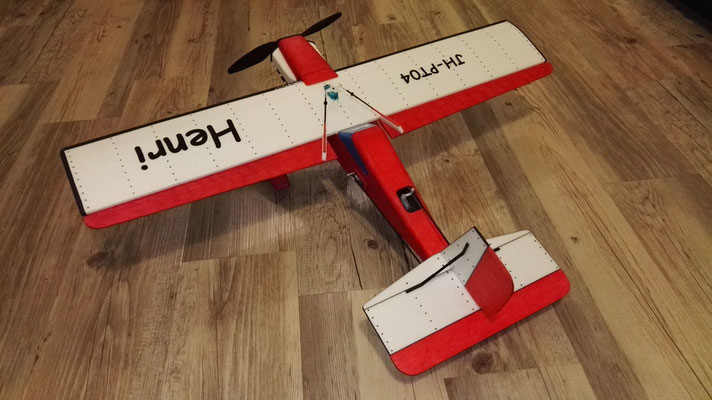

JH-Henri-PT04 Spannweite 700 mm

Projekt in Umsetzung

Vorlage: Eigenkonstruktion

Modellcharakter: Motorflugmodell

Spannweite: 700 mm

RC-Funktion: SR/HR/QR

Fluggewicht: 159 g

Motor: Brushless Motor Pulsar Shocky 1700 KV

Schub: ca. 400 g mit GWS 8x4,3 Zoll

Flugzeit: ca. 4-10 min entsprechend Flugstil

Gesamtflächenbelastung: 15,9 g/dm²

Gesamtflächeninhalt: 10 dm² (ohne Leitwerk)

Akkutypen/Zellen: Lipo/2S  390 mAh

Modellbeschreibung



... so Henri-PT04, der Versuch einer Lightversion von PT-03 startet.

Der Rumpf soll weiterhin aus 6mm Depron bestehen, es lässt sich wunderbar reparieren

und bringt in der Dimension eine sehr stabile Zelle,

außerdem wird das Material ja benötigt um die Kantenverrundung zu ermöglichen.

Die Tragfläche und das Fahrwerk bleiben aus Transportgründen abnehmbar und das Design entspricht

bis auf das Fahrwerk (soll leichter werden) Henri-PT03. Folgende Punkte habe ich zu PT-03 geändert:



- Kapazität Akku von 600 mAh auf 390 mAh verkleinert

- Ruderanlenkung mit Schrumpfschlauch und CFK-Stab

- Ruderscharniere aus UHUPor

- Befestigung Tragfläche zentral über 1x Nylonschraube M4

- geändertes Fahrwerk aus CFK und Depronschubfeld

- Abdeckungsteile aus Holz durch Depron 3 mm ersetzt

- Servo für Seite und Höhe kleiner (4 Gramm Servo)

- Akkurutsche und Klappe entfällt, Akkuwechsel jetzt durch Öffnung im Boden

- Querruder haben nur ein zentrales Servo

- Tragfläche ohne Klappen

- leichter Empfänger



... das ergibt zumindest im CAD ein Abfluggewicht von rund 160 g, was einer Gewichtseinsparung

zu Henri-PT03 (Version mit Klappen) von 54 g entspricht.

Die Flächenbelastung würde sich somit von 21,4 g/dm² auf 16 g/m² verringern

und man sollte doch merklich langsamer fliegen können. Ich bin gespannt ...



Aufbau Tragfläche

Aufbau Rumpf

Aufbau Leitwerk

Aufbau Fahrwerk

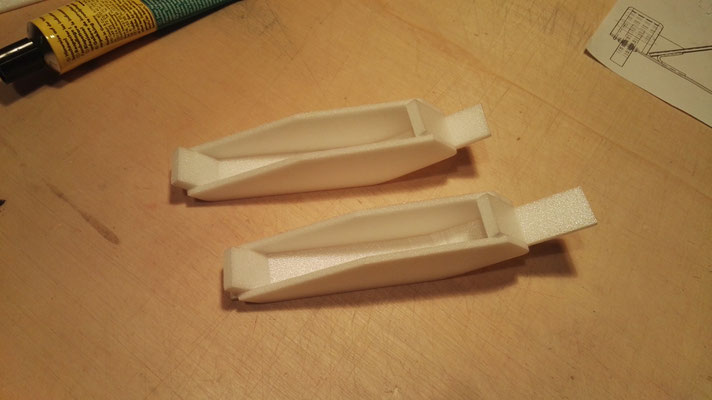

Aufbau Schwimmer

verwendete Komponeneten

1x GWS - Luftschraube 8 x 4,3 Slowfly - 4 g

1x Motor Pichler - Pulsar Shocky 1700KV - 21,5 g

1x Regler Pichler - XQ-12 - 8,3 g

1x Akku Torcster - LiPo 390 mAh 2s1p 7,4 V - 30 C+ - 25 g

1x Servo Torcster - Micro Servo NR-51 - 5 g

2x Servo Torcster - Nano Servo NR-42 - 3,7 g

1x Empfänger - Futaba R-6004 FF, 2.4 GHz FASST - 3,9 g

Einstellungen

EWD: 0-0,5°

Motorsturz: 2°

Motorseitenzug: 2°

Schwerpunkt: ca. 48 mm von Nasenleiste

Seite rechts/links ... mm Rudertiefe 50 mm

Höhe hoch/runter ... mm Rudertiefe 30 mm

Quer hoch ... mm/runter ... mm Rudertiefe 40 mm



!!! für den Anfang würde ich alle Ruderausschläge per Dual Rate auf die Hälfte reduzieren :) !!!

!!! oder mehr, reagiert recht heftig auf Quer und Höhe !!!



... Jungfernflug steht noch aus ...



Download

... Bauplan wird es geben ...
